سیستم‌های گرمایشی یکی از نیازهای مهم بشریت زندگی کردن در دمای مطلوب است این نیاز باعث به وجود آمدن یکی از زیر شاخه‌های اصلی تاسیسات یعنی تاسیسات تهویه مطبوع شده یعنی فراهم کردن محیط زندگی در دمای مناسب است به عبارتی در فصل گرما بتوانیم دمای محیط زندگی را به دمای خنک برسانیم و در فصل سرما دمای محیط زندگی را گرم بکنیم از همین رو تاسیسات تهویه مطبوع دارای دو زیر شاخه اصلی به نام تاسیسات گرمایشی یا حرارتی و یا تاسیسات سرمایشی یا برودتی است برای رفع این نیاز مهم بشریت دستگاه‌های مختلفی ساخته و روانه بازار شد که می‌توان در تاسیسات گرمایشی به پکیج‌های شوفاژ گازی داکت اسپیلت موتورخانه و غیره اشاره کرد یکی از مهمترین اهداف بشر در ساخت و به روز رسانی این دستگاهها حفظ منابع طبیعی و محیط زیست و همچنین سلامت انسان‌هاست در سیستم‌های سنتی مثل بخاری به علت دائم روشن بودن و مصرف گاز هم منابع طبیعی در معرض خطر و هم محیط زیست در معرض نابودی قرار می‌گرفت به همین جهت بشر برای گرم کردن محیط زندگی خود از گرم کردن آب استفاده کرد و اولین سیستم‌ها را می‌توان موتورخانه‌ها بیان کرد اما به دلیل معایبی که این سیستم‌های موتورخانه از قبیل جاگیر بودند هزینه بر بودن و اشکالاتی از این قبیل دستگاه‌های شوفاژ گازی روانه بازار شد و به سرعت توانست جای خود را در بازار پیدا کند همین استقبال عمومی از این دستگاهها باعث به وجود آمدن یک بازار پررونق در ایران و کشورهای دیگر شده است و جوامع امروز بشری به شدت نیازمند تکنسین‌های ماهر در زمینه نصب و تعمیرات این دستگاه هستند برای تبدیل شدن به یک تکنسین ماهر باید مهارت خود را در زمینه‌های مختلفی بالا ببریم یکی از این زمینه‌ها شناخت انواع دستگاه‌های پکیج است دستگاه‌های پکیج شوفاژ گازی از لحاظ تهویه تشکیل و پایداری شعله مبدل و ظرفیت به چند دسته مختلف طبقه بندی میشوند در ادامه به شناخت انواع پکیج شوفاژ گازی میپردازیم
پکیج شوفاژ گازی از نظر نصب
پکیج‌های شوفاژ گازی از نظر نصب به دو دسته پکیج‌های شوفاژ گازی دیواری و پکیج‌های شوفاژ گازی زمینی دسته‌بندی میشوند
پکیج‌های شوفاژ گازی از نظر تهویه
پکیج‌های شوفاژ گازی از نظر تهویه یعنی خروج گازهای سمی حاصل از احتراق و تامین اکسیژن مورد نیاز برای احتراق به دو دسته محفظه احتراق باز و محفظه احتراق بسته دسته‌بندی میشود در پکیج‌های شوفاژ گازی محفظه احتراق باز تامین هوای مورد نیاز اعتراف از محیط داخل و همچنین خروج گازها توسط کلاهک تعدیل و یک دودکش تک جداره انجام می‌گیرد این پکیج‌های شوفاژ گازی در دسته وسایل گازسوز Bقرار می‌گیرند
پکیج‌های شوفاژ گازی محفظه احتراق بسته به این گونه است که اکسیژن مورد نیاز احتراق از فضای بیرون و همچنین خروج گازهای سمی توسط یک فن انجام می‌گیرد این دسته از پکیج‌های شوفاژ گازی را می‌توان به دو صورت دودکش دوجداره که دارای یک لوله به قطر ۶ سانتی‌متری برای خروج گازهای سمی و یک لوله ۱۰ سانتی‌متری برای تامین اکسیژن است صورت می‌گیرد و همچنین می‌توان به صورت دودکش دو لوله‌ای یعنی یک لوله ۱۰ سانتی‌متری برای خروج گازهای سمی و یک لوله ۸ سانتی‌متری برای تامین اکسیژن وجود دارد می‌توان این دستگاهها را نصب نمود از آنجایی که نصب دستگاه‌های پکیج شوفاژ گازی دارای یک سری قوانین محکم و الزام آور میباشد شما می‌بایست محل نصب را از چند زاویه در نظر بگیرید و سپس دستگاه مورد نظر از لحاظ تهویه را در محل مورد نظر نصب نمود به این قوانین قوانین مبحث ۱۷ نیز می‌گویند
الزامات نصب دستگاه‌های محفظه احتراق باز
۱ فضای نصب نباید زیر ۶۰ متر مربع باشد ۲_ساختمان نباید درزبند کامل باشد۳
اگر چنانچه ساختمان شما درزبند کامل بود باید دو دریچه تامین هوا به سایز ۱۰ در ۱۰ سانتی‌متر داشته باشد ۳_طول دودکش سیمانی ساختمان ۳ الی ۱۵ متر باشد ۵_دودکش دستگاه نباید بیش از دو زانو داشته باشد و همچنین جنس لوله داخلی باید از گالوانیزه باشد ۶_دودکش ساختمان باید مجهز به کلاهک H باشد۷_ محل نصب نباید در حمام سرویس بهداشتی انباری فضاهای مشایی ساختمان باشد ۸_تامین هوا و دودکش نباید در حمام توالت و فضای مشایی ساختمان باشد و همچنین حمام نباید پنجره‌ای به محیط نصب پکیج داشته باشد ۹_ارتفاع دودکش از سطح بام باید بیش از یک متر باشد
الزامات نصب دستگاه‌های پکیج فن‌دار
۱_اگر به صورت محفظه احتراق بسته و دودکش دوجداره‌ای نصب میشود طول دودکش دوجداره‌ای نباید بیش از ۴ متر باشد زیرا که قدرت فن ۴ متر میباشد ۲_اما اگر به صورت محفظه احتراق باز نصب میشود یعنی یک دودکش تکداره داشته باشد باید ارتفاع دودکش سیمانی ساختمان بیش از ۴ متر نباشد و تمامی قوانین دستگاه‌های پکیج محفظه احتراق باز رعایت شود
الزامات کلی نصب دستگاه‌های پکیج شوفاژ گازی
۱_ دستگاه‌های پکیج شوفاژ گازی نباید بالای وسایل گازسوز دیگر نصب شود و فاصله حداقل ۴۰ سانتی افقی رعایت شود ۲_محل نصب باید دارای دو انشعاب لوله حداقل سه چهارم اینچ برای مدار گرمایشی و دو انشعاب لوله یک دوم اینچ برای مدار مصرفی باشد ۳_هر دست دستگاه گازسوز باید مجهز به یک شیر گاز مجزا باشد
۴_ارتفاع نصب پکیج شوفاژ دیواری باید یک الی ۲ متر باشد و ایده‌آل این فاصله ۱۵۰ سانتی‌متر است۵_ تمامی اتصالات باید از جنس گالوانیزه و همچنین برای استفاده شیلنگ‌های آب از شیلنگ‌های استاندارد و از شیلنگ گاز استاندارد استفاده شود ۶_طول شیلنگ گاز نباید بیش از ۱۲۰ سانتی‌متر باشد۷_ از نبود نشتی در مدار گرمایش و گاز مطمئن شوید
پکیج شوفاژ گازی از نظر مبدل
از نظر مبدل یعنی قطعه‌ای که وظیفه گرم کردن آب را دارد دستگاه‌های پکیج شوفاژ گازی به سه دسته تک مبدل دو مبدله و سه مبدله تقسیم میشوند
پکیج شوفاژ گازی تک مبدل
در پکیج‌های شوفاژ گازی تک مبدل که به مبدل آنها مبدل دو منظوره نیز گفته میشود یک مسیر سه چهارم اینچ برای تامین آب گرم مدار شوفاژ و یک مسیر یک دوم اینچ برای تامین آب گرم مصرفی وجود دارد
دستگاه‌های پکیج شوفاژ گازی دو مبدله
در این دستگاهها یک مبدل اصلی که بالای مشعل قرار گرفته و با احتراق مستقیم گرم میشود برای مدار گرمایشی در نظر گرفته شده است و یک مبدل ثانویه برای تامین آب گرم مصرفی است در این دستگاه آب در مبدل اصلی گرم میشود و اگر ما بخواهیم که در مدار شوفاژ از این آب گرم استفاده کنیم این آب مستقیماً وارد مدار گرمایش ساختمان میشود و محیط زندگی را گرم میکند اما به محض باز کردن آب گرم مصرفی یعنی نیاز به آب گرم مصرفی یک قطعه به نام هیدرولیک ورود آب مبدل اصلی را به سیستم گرمایشی منزل متوقف میکند و آن را به سمت مبدل ثانویه هدایت میکند در مبدل ثانویه با گردش آب مبدل اصلی در یک مسیر و ورود آب سرد از مسیر دیگر تامین آب گرم مصرفی صورت می‌گیرد
پکیج شوفاژ گازی سه مبدله
در این دستگاهها علاوه بر یک مبدل اصلی برای تامین آب مدار شوفاژ و یک مبدل ثانویه برای تامین آب گرم مصرفی یک مبدل کمکی نیز وجود دارد که زمانی که آب گرم در مبدل اصلی تامین میشود و با باز کردن آب گرم مصرفی ورود این آب گرم مدار شوفاژ ساختمان متوقف میشود و این آب گرم مبدل اصلی به مبدل کمکی راه پیدا میکند و برای تامین آب گرم مورد نیاز برای مبدل ثانویه با یک احتراق کم نیز این آب گرم میشود در این دستگاهها مصرف گاز به شدت پایین میباشد و راندمان ۹۳ درصدی دارد پکیج شوفاژ گازی از نظر احتراق
دستگاه‌های پکیج شوفاژ گازی از نظر تشکیل و پایداری شعله به دو دسته شمعکدار و بدون شمعک تقسیم بندی میشوند در دستگاه‌های شمعکدار یا پیلوت‌دار یک ترموکوبل وجود دارد که به بوبین که در مسیر ورود گاز قرار دارد با روشن شدن شمعک چون در شعله یک جریان میلیآمپری ضعیف برق وجود دارد و این جریان برق توسط ترموکوبل حس شده و به بوبین منتقل میشود و ساختار بوبین چون شبیه سیم پیچ میباشد تبدیل به یک آهنربا میشود و جریان گاز را به مشعل وصل میکند مادامی که این شمعک برقرار باشد و شعله آن به ترموکوب برخورد بکند مسیر ورود گاز به مشعل باز است پکیج‌های شوفاژ گازی بدون شمعک در پکیج‌های شوفاژ گازی بدون شمعک دو قطعه جرقه زن و یون عمل تشکیل و پایداری شعله را انجام میدهد در دستگاه‌های بدون شمعک برای احتراق برد ابتدا جرقه زن و شیر گازی را تحریک میکند و پس از تشکیل شعله و حس این شعله توسط میله یون برد جریان گاز را دائمی میکند
پکیج شوفاژ گازی از نظر ظرفیت
پکیج‌های شوفاژ گازی از نظر ظرفیت به دستگاه‌های ۲۲۰۰۰ ۲۴۰۰۰ ۲۸۰۰۰ ۳۰۰۰۰ ۳۲ هزار ۳۶۰۰۰ ۴۲۰۰۰ و ۴۸۰۰۰ تقسیم بندی میشوند
این تفاوت ظرفیت را قطعاتی مانند مبدل اصلی مبدل ثانویه پمپ و منبساط مشخص میکند
انتخاب دستگاه مناسب
برای انتخاب یک دستگاه مناسب شما باید فاکتورهای مهمی را در نظر بگیرید یکی از این فاکتورها مساحت ساختمان است فاکتور بعدی طول مدار مصرفی یعنی فاصله محل نصب تا شیر استفاده کننده از آب گرم مصرفی است یکی دیگر از فاکتورهای مهم انتخاب دستگاه موقعیت جغرافیایی ساختمان یعنی آفتابگیر بودن یا سایه پرور بودن ساختمان است نکته مهم دیگری که باید به آن توجه کرد طبقه ساختمان است که طبقات اول نیاز به بار گرمایشی بیشتری دارند یعنی دستگاه با ظرفیت بالایی باید نصب شود فاکتور دیگر شهر محل سکونت و آب و هوای محل سکونت است کاربری ساختمان نیز از فاکتورهای مهم دیگر انتخاب دستگاه پکیج شوفاژ گازی میباشد اما مهمترین نکته‌ای که باید در انتخاب نوع دستگاه پکیج شوفاژی در نظر گرفت دودکش و تهویه ساختمان است
تضمین کیفیت :یکی از مباحث مهم صنعت تاسیسات بحث تضمین کیفیت یعنی که چگونگی و نگهداری دستگاه پکیج شوفاژ در دستگاه‌های پکیج شوفاژ گازی چون از نیروی برق گاز و آب استفاده میکنیم خیلی مهم است که از از معایبی که این سه عامل در دستگاه به وجود می‌آورند را جلوگیری کنیم
پس نصب یک محافظ برق و صافی گاز برای خطرات ناشی از برق و گاز در دستگاه الزامی است قبل از روشن کردن دستگاه مدار گرمایشی ساختمان را مدارشویی کنید نکته دیگر قبل از ورود آب از ورودی آب سرد و همچنین برگشت مدار گرمایشی به پکیج باید رسوبات و ذرات و سختی‌های موجود در آب را بگیریم و نگذاریم که این آب سنگین و سخت وارد دستگاه بشود پس شناخت انواع فیلترها و صافی‌ها بسیار مبحث مهم در علم تاسیسات گرمایشی ساختمان است در ادامه انواع فیلترها و صافی‌های دستگاه‌های پکیج را به شما معرفی میکنیم ۱_صافی برنجی این وسیله برای گرفتن ذرات ریز و درشت در ورودی آب سرد و همچنین مدار برگشتی شوفاژ است ۲_سخت‌گیر مغناطیسی این سخت‌گیر با داشتن یک میدان مغناطیسی کاتیون‌های موجود در آب را جدا کرده و سختی آب را می‌گیرد این قطعه باید در ورودی آب سرد پکیج نصب شود ۲_سخت‌گیر پلی فسفات این سخت‌گیر نیز برای گرفتن سختی موجود در آب یعنی کلسیم و منیزیم موجود در آب در ورودی آب سرد نصب میشود ۴_صافی برگشت مگنت این صافی در برگشت شوفاژ قرار گرفته و از ورود ذرات ریز و درشت فلزی به داخل دستگاه جلوگیری میکند
عایق کاری: یکی از مباحث مهم دیگر صنعت تاسیسات بحث عایق کاری و جلوگیری از اتلاف انرژی است بهتر است دستگاه‌های پکیجی که در بالکن و تراس و محیط آزاد نصب میشود عایق کاری شود و از اتلاف انرژی جلوگیری کند
قطعات پکیج شوفاژ گازی

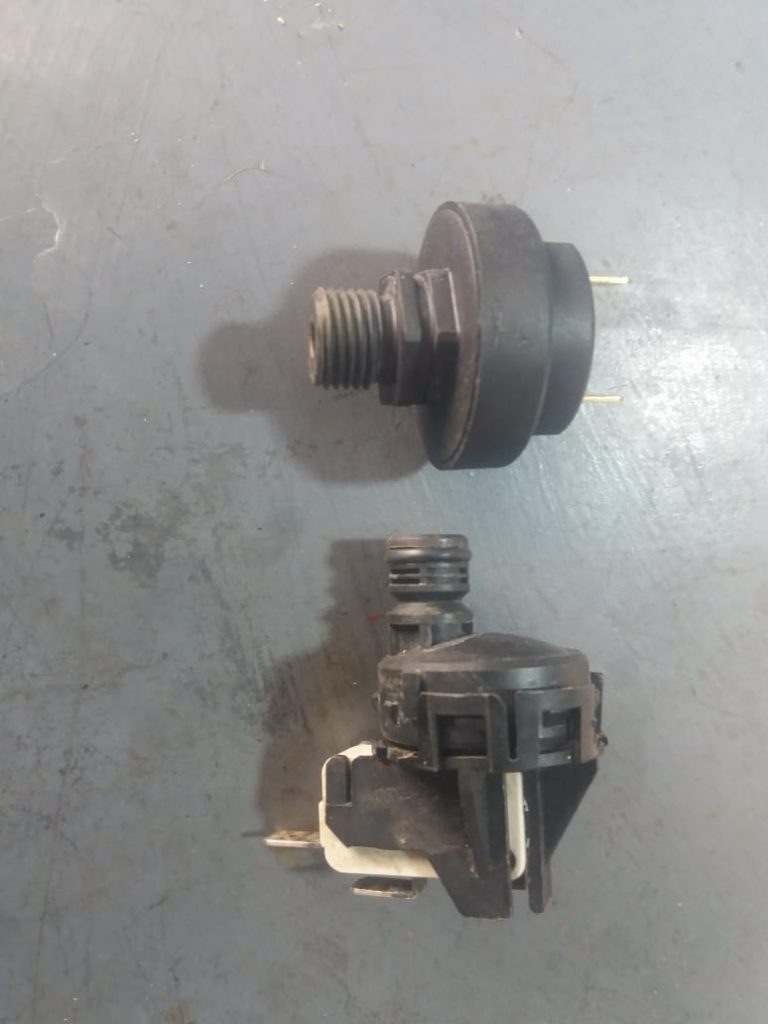

پرشر سوئیچ آب :مهمترین و ابتدایی‌ترین فاکتور برای برد جهت احتراق مطمئن شدن از وجود آب در مدار گرمایشی زیرا که نبود آب باعث به وجود آمدن مشکلات زیاد جانی و مالی میشود به همین دلیل در مدار گرمایشی یک قطعه به نام پرشر سوئیچ آب وجود دارد که این قطعه به یک فشار حداقلی حساس است وقتی که دستگاه پکیج از آب پر میشود این قطعه اتصال پیدا میکند و برد مطمئن میشود که در دستگاه آب وجود دارد نبود آب و یا خراب شدن این قطعه موجب این میشود که دستگاه شما ارور بدهد زمان برخورد به مشکل یا ارور پرشر سوئیچ آب ابتدا از وجود آب در دستگاه مطمئن شوید در مرحله بعد ممکن است که پرشر سوئیچ آب شما دچار گرفتگی و یا خرابی شده باشد با یک مولتی متر از پرشر سوئیچ آب بیزر بگیرید اگر دست مولتی متر شما بوق زد که ایراد شما از برد میباشد اما اگر بوق نزد باید پرشر سوئیچ آب را باز کنید و از گرفتگی آن مطمئن شوید در صورت نداشتن گرفتگی پرشر سوئیچ آب را تعویض کنید یک راه دیگر برای عیب یابی این مشکل یکسره کردن پرشر سوئیچ آب است یعنی دو سر سیم متصل پرشر سوئیچ آب را به هم متصل کنید اگر دستگاه شما روشن شد ایراد در پرشر سوئیچ آب است و اما اگر روشن نشد برد دستگاه شما مشکل دارد
فن :این قطعه وظیفه خروج گازهای سمی به خارج از محل سکونت را دارد برد برای روشن کردن احتراق باید از کار کردن این قطعه و تهویه دستگاه مطمئن شود پس ابتدا دستور روشن شدن فن را صادر میکند تمامی فن‌ها با برق ۲۲۰ کار می‌کنند یعنی برای تست سلامت این قطعه کافیست که با یک سیم سیار آن را به برق مسکونی متصل کنیم اگر فن کار کرد ایراد از برد است اما اگر باز هم کار نکرد بدانید که فن دستگاه شما خراب شده است

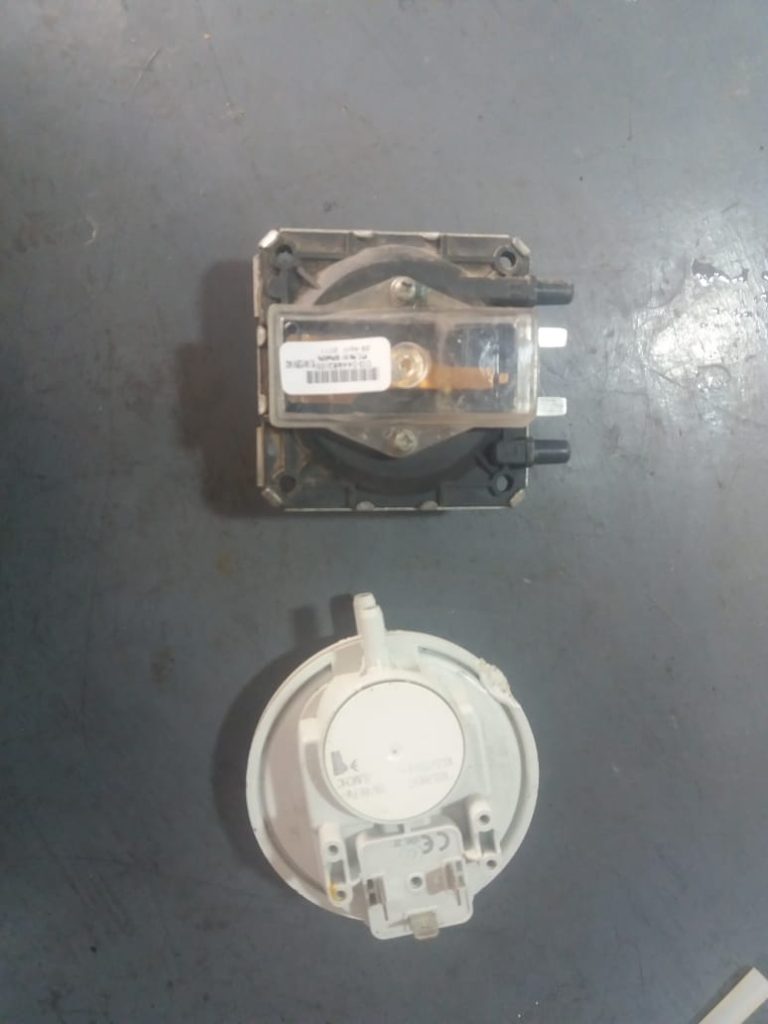

پرشر سوئیچ هوا یا دود :در واقع این قطعه پل ارتباطی بین فن و برد است یعنی زمان روشن شدن فن اگر این قطعه متصلش بشود یعنی برد متوجه میشود که فن دستگاه به خوبی کار میکند و دستور جرقه زنی و احتراق را صادر میکند برای تست سلامت این قطعه زمان روشن شدن فن باید از دو پایه آن بیزر بگیریم اگر مولتی‌متر بوق زد یعنی که پرشر سوئیچ شما وصل است و ایراد در برد است اما اگر با شروع کردن کار فن باز هم مولتی متر شما در دستگاه بیزر بوق نزد بدانید که پرشر سوئیچ هوا خراب است
ونتوری :در واقع پل ارتباطی بین فن و پرشر سوئیچ هوا ونتوری است این قطعه در فن قرار گرفته است و زمان کار کردن فن مقداری از هوای تولید شده توسط فن از ونتوری و توسط شیلنگ‌های متصل به ونتوری به پرشر سوئیچ هوا منتقل میشود و کلید پرشر سوئیچ هوا وصل میشود و برد از کار کردن فن مطمئن میشود
در واقع سه قطعه فن ونتوری و پرشر سوئیچ هوا عمل تهویه را در دستگاه‌های پکیج انجام میدهد اگر شما به ارور تهویه برخورد کردید ابتدا نگاه کنید ببینید فن شما کار میکند یا نه اگر فن شما کار نکرد از آن تست بگیرید و از سلامت فن مطمئن شوید ولی اگر فن دستگاه شما کار میکند ابتدا تامین هوای مورد نیاز دستگاه را با باز کردن دریچه‌های تامین هوا و اضافه کردن یک شلنگ به ونتوری و پرشر انجام دهید در مرحله بعد از سلامت ونتوری مطمئن شوید اگر از این مراحل عبور کردید ایراد دستگاه شما در پرشر هوا است با تعویض آن اگر دستگاه شما شروع به کار کرد که پرشر را تعویض کنید اما اگر باز هم مشکل داشتید برد دستگاه شما خراب است

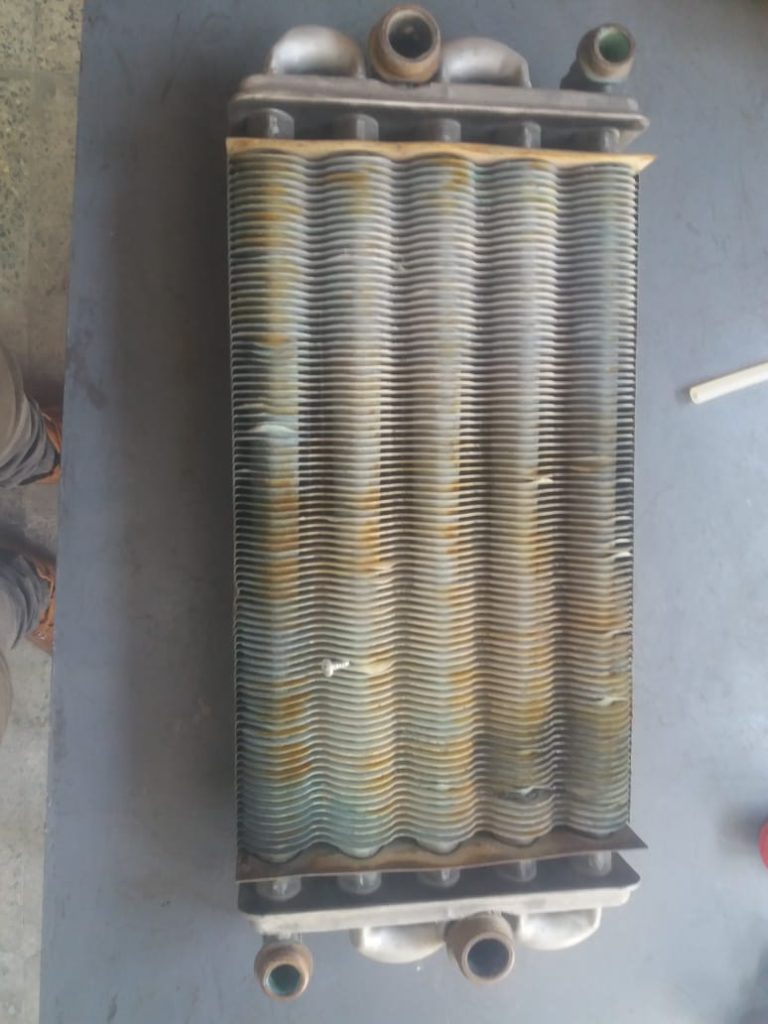

مبدل اصلی :این قطعه وظیفه گرم کردن آب مدار گرمایشی را دارد آب با برخورد شعله مستقیم در این قطعه گرم میشود خرابی‌هایی که برای این قطعه ممکن است به وجود بیاید سوراخ شدن و یا گرفتگی این قطعه است در صورت سوراخ شدن این قطعه باید آن را تعویض کنید اما گرفتگی این قطعه در نتیجه آن عدم گردش صحیح آب باعث جوش آمدن دستگاه میشود و دستگاه عملکرد مطلوبی را نخواهد داشت در صورت گرفتگی مبدل اصلی باید این قطعه را اسیدشویی کنید این کار را با اسید دیسکلیر انجام دهید

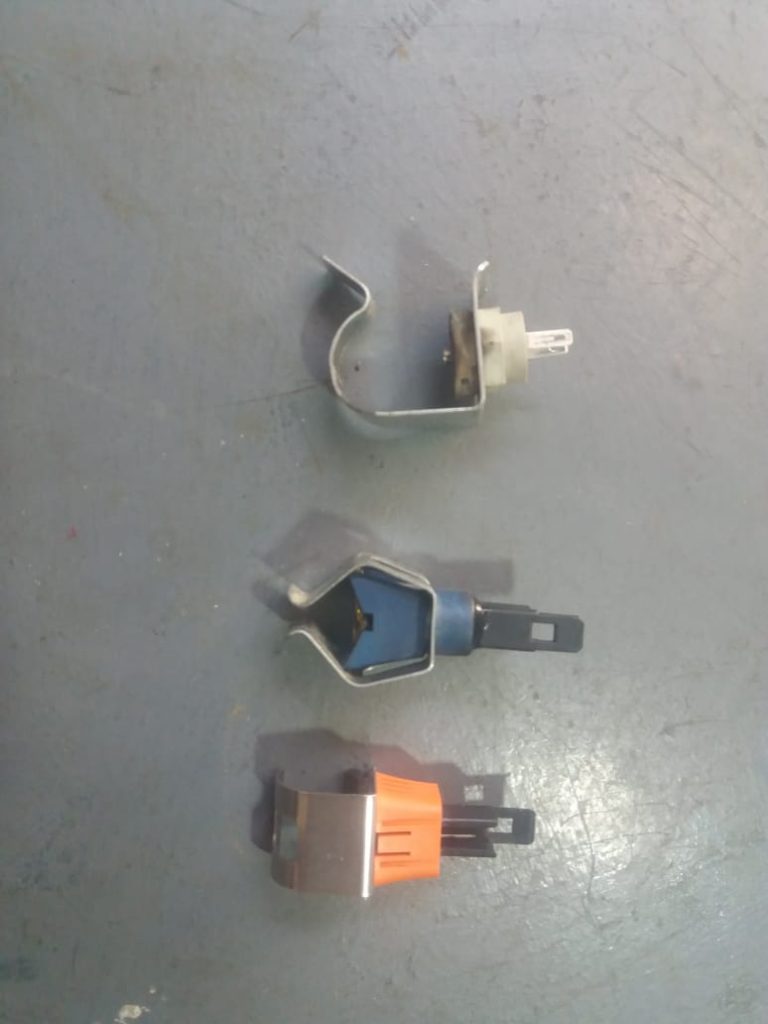

ترموستات حد :این سنسور یا فیوز وظیفه نگهداری از مبدل اصلی را بر عهده دارد و به دمای ۹۵ درجه سانتیگراد حساس است زمان گرم شدن بیش از اندازه مبدل اصلی این قطعه عملکرد دستگاه را متوقف میکند پس در صورت برخورد به ارور یا مشکل ترموستات حد بدانید به اصطلاح دستگاه شما جوش آورده است و جوش آوردن نشان از گرم شدن بیش از حد مبدل اصلی یعنی عدم گردش صحیح آب و یا احتراق بالا را دارد پس باید موارد زیر را کنترل کرد ۱_ از باز بودن شیرآلات مدار گرمایشی اعم از زیر دستگاه پکیج کلکتورهای مدار گرمایشی و شیرآلات رادیاتورها مطمئن شوید ۲_گرفتگی صافی برگشت یکی از دلایل مهم جوش آوردن دستگاه پکیج و عمل کردن ترموستات حد گرفتگی صافی برگشت مدار پکیج است ۳_گرفتگی مدار شوفاژ یا گرمایشی گرفتگی مدار شوفاژ گرمایشی را باید با مدارشویی برطرف نمود۴_ گرفتگی مبدل‌های پکیج این مبدل‌ها را باید اسشویی کرد و به گردش آب کمک نمود ۵_عملکرد هیدرولیک را نیز باید در نظر گرفت اگر هیدرولیک دستگاه مشکل داشته باشد در نتیجه تعیین مسیر در دستگاه به درستی انجام نمی‌گیرد و باعث به جوش آمدن پکیج میشود
۶_پمپ و ایرونت اگر در دستگاه پکیج مشکل داشته باشد پس نتیجه آن این میشود که دستگاه دارای گردش آب مطلوب نیست و در نتیجه مبدل اصلی داغ میکند و ترموستات حد عمل میکند ۷_احتراق بالا نیز موجب گرم شدن بیش از اندازه مبدل اصلی میشود و در نتیجه ترموستات حد عمل میکند پس از بررسی موارد بالا باید ایراد دستگاه را در خود ترموستات حد جستجو کرد از ترموستات بیزر بگیرید اگر مولتی متر شما بوق زد پس ترموستات سالم است و ایراد از برد است اما اگر بوق نزد خود ترموستات خراب است
بلوک هیدرولیک :در واقع این بلوک یا بخش دارای دو قطعه به نام شیر برقی و کیت تعمیر میباشد شیر برقی به برد متصل است و در صورت نیاز از برد دستور گرفته و تعیین مسیر را بر روی کیت تعمیر اعمال میکند این قطعه نیز با برق ۲۲۰ کار میکند یعنی برای تست این قطعه کافیست که با یک برق ۲۲۰ آن را تست نمود
ان تی سی: به واقع چشم دستگاه در مدار گرمایشی و مدار مصرفی این قطعه میباشد این قطعه یک مقاومت ۱۰ کیلو اهمی میباشد که با بالا رفتن دما مقاومت آن پایین می‌آید به عبارتی برد با کمک این دو قطعه یعنی ان تی سی مدار گرمایشی و ان تی سی مدار مصرفی می‌تواند دمای مورد نیاز در دستگاه را تامین کرد برای تست ان تی سی زمان برخورد به ارور ntc کافیست که مقاومت دستگاه را اندازه بگیرید و با حرارت غیر مستقیم آن را داغ کنید با داغ شدن ان‌تی‌سی باید مقاومت مولتی متر پایین بیاید اگر با تعویض ان تی سی دستگاه شما مشکلش برطرف نشد باید برد را تعمیر کنید

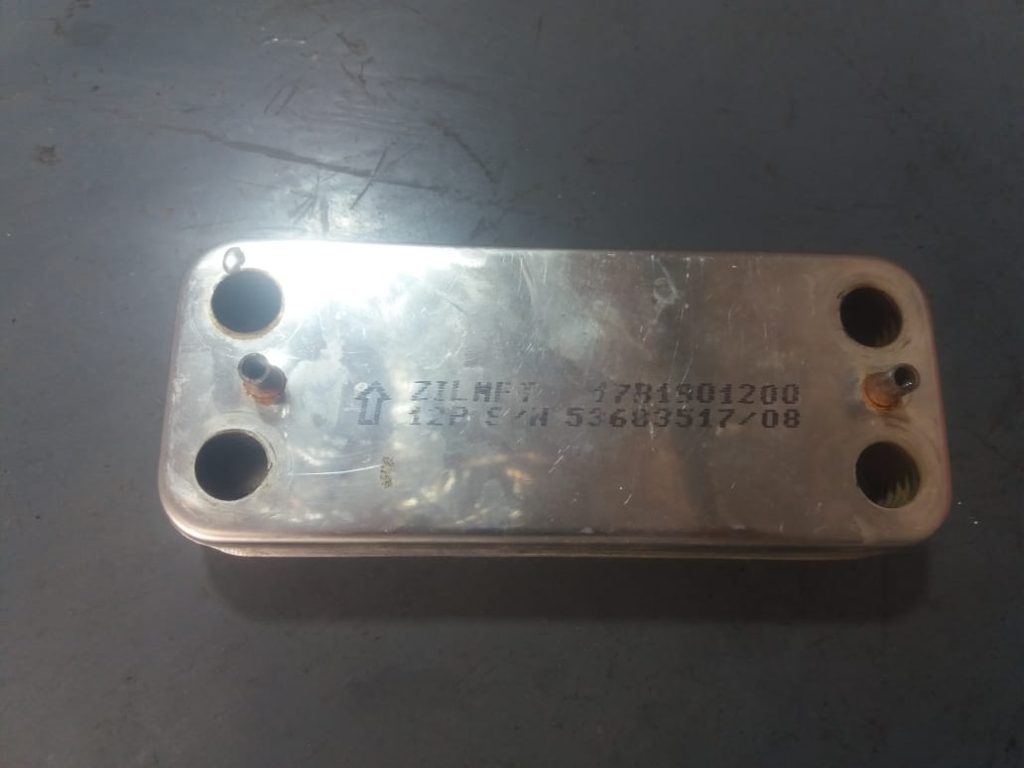

مبدل ثانویه :این قطعه وظیفه گرم کردن آب مصرفی را بر عهده دارد و دارای دو مسیر برای عبور آب گرم مبدل اصلی و یک مسیر برای عبور آب سرد و و تامین آب گرم مصرفی مشکلاتی که برای این قطعه به وجود می‌آید ممکن است سوراخ شدن این دو مسیر و راه پیدا کردن و اختلاط این دو مسیر باشد در موقع بروز این مشکل باید این قطعه را تعویض کنید اما مشکل بعدی گرفتگی این قطعه است که باعث به جوش آمدن دستگاه پکیج میشود این قطعه را نیز باید با اسید دیسکیلر اسید شوئی کرد
پمپ سیرکولاتور :پمپ سیرکولاتور وظیفه گردش آب و بهبود گردش آب یعنی گرفتن از مدار برگشت آب را برعهده دارد اگر این قطعه به مشکل برخورد بکند دستگاه شما جوش می‌آورد و روشن نمیشود مشکلاتی که برای پمپ سیرکولاتور به وجود می‌آید ممکن است گیرپاچ کردن آن باشد درپوش برنجی پمپ را باز کنید و پیچ روتور آن را در جهت فلش پمپ بچرخانید تا گیرپاچی آن برطرف شود اما مشکل بعدی سوراخ شدن روتور و راه پیدا کردن آب به سیم پیچ یا استاتور پمپ است در این صورت باید روتور آن را تعویض کنید اما گاهاً ممکن است که هم روتور و هم استاتور به مشکل برخورد کند که در این صورت باید پمپ را کامل عوض کنید هر پمپ دارای دو بخش به نام روتور و استاتور است یکی دیگه از نکات مهم در شناخت قطعه پمپ بحث کلاس آن است زمان تعویض پمپ به این واژه کلاس بر روی پمپ توجه کنید که به صورت انگلیسی نوشته میشود
کولر گازی یکی از مهم ترین و معروف ترین سیستم های تهویه مطبوع برای ایجاد سرما و گرفتن رطوبت هوا میباشد اگر بخواهیم به طور کلی بیان کنیم سیستم های سرمایشی یا برودتی به دو دسته کلی یعنی سیستم های تبخیری (کولر آبی) و سیستم های جذبی تقسیم بندی میشوند در سیستم های سنتی یا تبخیری شما با ایجاد یک جریان هوای خنک دمای محیط زندگی خود را خنک میکنید اما در سیستم های کولر گازی در واقع شما با جریان دادن یک مبرد یا سیال سرد گرما و رطوبت هوا را گرفته و شرایط آب و هوایی را مطلوب میکنید پس برای تعمیر و سرویس این دستگاهها بسیار مهم است که شما با قطعات این سیکل سرمایشی آشنا بشوید و نحوه کار کرد و تست این قطعات را بدانید
لیست ارورهای پکیج ایران رادیاتور مدل آنالوگ
لیست ارورهای پکیج ایران رادیاتور مدل آنالوگ: در پکیج های ایران رادیاتور مدل آنالوگ عملکرد پکیج برای مصرف کننده با یک سری چراغ که از اعداد ۳۰_۴۰_۵۰_۶۰_۷۰_۸۰ تشکیل شده است نشان داده میشود حال اگر در عملکرد پکیج مشکلی پیش بیاید این چراغ ها به صورت چشمک زن به شما هشدار میدهد و چشمک زدن هر چراغ یک پیام برای شما دارد در ادامه به عنوان و تشریح و رفع این ارورها میپردازیم
ارور ۴۰ ۷۰: پرشر سوئیچ آب باز است _ در واقع دستگاه پکیج شوفاژ گازی نباید بدون آب کار کند به همین منظور در پکیج یک قطعه به نام پرشر سوئیچ آب وجود دارد که با ورود آب به داخل دستگاه به برد اعلام میکند در صورت برخورد به ارور ۴۰ ۷۰ پکیج ایران رادیاتور از وجود آب در دستگاه مطمئن شوید اگر مونومتر دستگاه بالا بود گرفتگی و خرابی پرشر سوئیچ آب را بررسی کنید یعنی دو سیم پرشر را به هم متصل کنید اگر مشکل برطرف نشد به سراغ برد بروید
ارور ۴۰ ۸۰: نشت دود به محیط_ در پکیج های بدون فن وظیفه خروج گاز های سمی بر عهده کلاهک تعدیل میباشد اگر که عمل تهویه و خروج دود به خوبی انجام نشود دمای این ترموستات که یک کلید امنیتی است بالا میرود و در نتیجه عملکرد پکیج را متوقف میکند در صورت بروز ارور ۴۰ ۸۰ پکیج ایران رادیاتور ابتدا مسیر دودکش را چک کنید و از سلامت آن مطمئن شوید پس از آن خود ترموستات را بررسی کنید اگر ترموستات سالم است باید برد پکیج را تعمیر کنید
ارور ۴۰ ۶۰ ۷۰ پکیج ایران رادیاتور : فن خاموش است اما پرشر سوئیچ هوا بسته است_ در پکیج های فن دار که خروج دود توسط فن انجام میشود عملکرد فن توسط کلیدی به نام پرشر سوئیچ دود کنترل میشود این کلید باید بعد از روشن شدن فن عمل کند حال اگر این قطعه بدون روشن شدن فن عمل کند ارور ۴۰ ۶۰ ۷۰ بر روی دستگاه بوجود می آید که باید این قطعه تعویض گردد
ارور ۴۰ ۶۰ ۸۰ پکیج ایران رادیاتور: فن روشن است اما پرشر سوئیچ دود باز است_ همانطور که قبلا گفتیم عملکرد فن در پکیج های فن دار توسط پرشر سوئیچ دود کنترل میشود حال اگر به هر دلیلی این قطعه نتواند به برد اعلام کند ارور۴۰ ۶۰ ۸۰ پکیج ایران رادیاتور بروز میدهد برای رفع این مشکل ابتدا از عملکرد فن مطمئن شوید اگر که فن کار نمیکند آن را تست کنید که مشکل یا فن است یا برد دستگاه اما اگر فن کار میکند باید از باز بودن مسیر خروج دود مطمئن شوید سپس یک شیلنگ دیگر به پرشر دود اضافه کنید اگر مشکل برطرف نشد خود پرشر سوئیچ دود را تعویض کنید اما دست آخر باید برد را بررسی کنید
ارور ۴۰ ۷۰ ۸۰ : باز شدن ترموستات حد _ از مبدا اصلی پکیج کلید امنیتی به نام ترموستات حد مراقبت میکند هرگاا به هر دلیلی دمای مبدل اصلی بالا برود این کلید عمل کرده و دستگاه را متوقف میکند در موقع بروز ارور۴۰ ۷۰ ۸۰ پکیج ایران رادیاتور باید موارد زیر را بررسی کرد _ بازبودن شیرآلات گرمایشی _ باز بودن صافی برگشت _ گرفتگی مدار شوفاژ _ گرفتگی پکیج _ خرابی پمپ _ خرابی هیدرولیک و شیر سه طرفه _ بالا بودن شعله _ خرابی ترموستات حد
ارور ۷۰ : گرفتگی مبدل ثانویه _ یکی از قطعات اصلی پکیج های دو مبدله که وظیفه تامین آبگرم بهداشتی را دارد مبدل ثانیه است که باید در مواقع گرفتگی اسید شوئی بشود اما توصیه میشود در صورت ارور ۷۰ پکیج ایران رادیاتور پکیج را به صورت کلی سرویس کنید
ارور۸۰ پکیج ایران رادیاتور : رسیدن دما به ۱۰۵ درجه سانتی گراد : هرگاه به هر دلیلی دمای دستگاه و مبدل اصلی بالا برود ترموستات حد عملکرد پکیج را متوقف میکند در صورت بروز ارور۸۰ پکیج ایران رادیاتور از باز بودن شیرآلات مدار شوفاژ و همچنین باز بودن صافی برگشت مطمئن شوید مدار شوفاژ را بشوئید سپس پکیج را اسیدشوئی کنید از عملکرد پمپ و بلوک هیدرولیک و همچنین از استاندارد بودن اندازه شعله مطمئن شوید دست آخر خود ترموستات حد را بررسی کنید
ارور۳۰ ۴۰ پکیج ایران رادیاتور: برد الکترونیکی معیوب است _ همانطور که میدانید برد الکترونیکی مغز دستگاه میباشد و عملکرد دستگاه را بررسی و تحلیل میکند در زمان بروز ارور ۳۰ ۴۰ پکیج ایران رادیاتور توصیه میشود که این برد را تعویض کنید
ارور۷۰ ۸۰ پکیج ایران رادیاتور : عدم تشکیل یا پایداری شعله _ در پکیج های شوفاژ گازی بعد از درخواست و نیاز شعله برد ابتدا جرقه زن و شیر گازی را تحریک کرده و پس از تشکیل شعله اگر وجود شعله توسط میله یون به برد اعلام شد این شعله پایدار میشود در صورت خلل در این مدار ارور۷۰ ۸۰ بوجود می آید پس در این مواقع ابتدا از باز بودن و رسیدن گاز به پکیج مطمئن شوید سپس به سراغ جرقه زن و میله یون بروید در این ارور از خرابی برد و شیرگازی غافل نشوید یکی از نکات مهم در این موضوع تمیزی و فاصله میله یون و جرقه زن با مشعل است
ارور ۶۰ ۸۰ پکیج ایران رادیاتور : فعال شدن سیستم ضد یخ زدگی _ در دستگاه پکیج ایران رادیاتور یک سیستم ضد یخ زدگی وجود دارد که اگر از NTC شوفاژ دمای پایینی به برد ارسال شود این ارور به شما تذکر میدهد این ارور اگر در تابستان رخ دهد ایراد در این قطعه یا برد است اما در زمستان احتمال یخ زدگی نیز میباشد که اگر فهمیدید دستگاه یخ زده است آن را با یک سشوار گرم کنید
ارور ۵۰ ۶۰ پکیج ایران رادیاتور : ترمیستور شوفاژ ایراد دارد _ ترمیستور یاNTC شوفاژ دمای این مدار را به برد اعلام میکند در صورت بروز این ارور ابتدا این قطعه را تست و در نهایت به سراغ برد بروید
ارور ۵۰ ۷۰ ۸۰: ترمیستور شوفاژ مشکل دارد _در این ارور هم مانند ارور قبلی باید ترمیستور و برد بررسی شود
ارور ۵۰ ۷۰ پکیج ایران رادیاتور : خرابی ترمیستور یا NTC مصرفی : این ارور به خراب بودن قطعه اعلام کننده دمای آبگرم مصرفی اشاره میکند پس این قطعه و برد را بررسی کنید
ا
رور ۵۰ ۸۰ پکیج ایران رادیاتور: خرابی ترمیستور مصرفی _ این ارور هم مانند ارور ۵۰ ۷۰ میباشد پس به سراغ ترمیستور مصرفی و برد بروید
لیست ارورهای پکیج ایران رادیاتور مدل دیجیتال
یکی از مدل های پکیج ایران رادیاتور مدل دیجیتال است که دارای یک صفحه نمایشگر میباشد که عملکرد پکیج بر روی این صفحه نمایش داده میشود هرگاه نقص یا مشکلی در دستگاه بوجود بیاید بر روی این صفحه با یک حرف انگلیسی (E) به شما هشدار میدهد در ادامه به این ارورها و نحوه رفع این ارورها یا خطاها اشاره میکنیم
ارور E1 پکیج ایران رادیاتور : باز بودن پرشر سوئیچ آب _ این ارور به عمل نکردن کلید پرشر سوئیچ آب اشاره میکند که از بدون آب کار کردن پکیج جلوگیری میکند ابتدا از وجود آب در دستگاه مطمئن شوید سپس دو سیم این قطعه را اتصال کوتاه کنید اگر دستگاه شما کار نکرد بدانید باید به سراغ برد بروید
ارورE2 پکیج ایران رادیاتور: عدم تشکیل یا پایداری شعله _ مدار تشکیل و پایداری شعله به این گونه است که ابتدا برد جرقه زن و شیرگازی را باز میکند سپس با تشکیل شعله و در مدار آمدن میله یون شعله پایدار میشود در صورت بروز ارور E2 ابتدا از رسیدن جریان گاز به پکیج مطمئن شوید سپس تمیزی و فاصله جرقه زن و میله یون را بررسی کنید حال این قطعات را عوض کنید اگر مشکل برطرف نشد به سراغ برد و شیرگازی رفته و آنها را تست کنید
ارور E50 پکیج ایران رادیاتور : فن خاموش است اما پرشر سوئیچ دود بسته است _ در واقع در پکیج های فن دار تیران رادیاتور عملکرد فن را کلیدی به نام پرشر سوئیچ کنترل میکند و این کلید باید پس از روشن شدن فن بسته شود پس برای رفع ارورE50 پکیج ایران رادیاتور این قطعه را تعویض کنید
ارور E51 پکیج ایران رادیاتور : فن روشن است اما پرشر سوئیچ دود باز است _ این ارور به نرسیدن پیام عملکرد فن از طرف پرشر سوئیچ دود اشاره دارد و در دو حالت بوجو می آید اگر که فن دستگاه روشن نمیشود باید فن و برد را تست کنید و ایراد را بیابید اما اگر فن دستگاه روشن میشود ابتدا به مسیر دودکش نگاه کنید سپس با اضافه کردن یک شیلنگ به پرشر اگر مشکل برطرف نشد باید این قطعه را تعویض کنید دست آخر مشکل را باید در برد جست و جو کنید
ارور E10 پکیج ایران رادیاتور: نشت دود به محیط _ در پکیج های بدون فن خروج دود بر عهده کلاهک تعدیل میباشد برای کنترل این امر یک کلید امنیتی بنام ترموستات دود بر روی کلاهک تعدیل قرار گرفته است که به هر دلیلی خروج گاز به صورت مطلوب انجام نشود دمای کلاهک تعدیل بالا میرود و عملکرد دستگاه را متوقف میکند در صورت بروز ارورE10پکیج ایران رادیاتور از دودکش مطمئن شوید سپس به سراغ ترموستات بروید اگر مشکل برطرف نشد برد دستگاه را تست کنید
ارور E8 پکیج ایران رادیاتور : باز شدن ترموستات حد_ ترموستات حد بر روی مبدل اصلی قرار گرفته است و به محض بالا رفتن دمای مبدل برای جلو گیری از خرابی آن عملکرد دستگاه را متوقف مینماید در صورت برخورد به ارورE8 پکیح ایران رادیاتور باید از باز بودن مسیر گردش آب در مدار گرمایشی مطمئن شوید که باید شیرآلات شوفاژ و صافی برگشت باز باشند همچنین مدار شویی را انجام دهید حال باید دستگاه را اسیدشوئی کنید و از عملکرد پمپ و هیدرولیک مطمئن شوید در این مواقع بررسی طول شعله بسیار مهم است پس از گذراندن این مراحل خود ترموستات را بررسی کنید
ارور E81 پکیج ایران رادیاتور : رسیدن پکیج به دمای ۱۰۵ درجه سانتی گراد _ همانطور که قبلا گفتیم وجود ترموستات حد بسیار ضروری است حال اگر دمای پکیج بسیار بالا برود این قطعه ارور E81 را اعلام میکند که باید مسیر گردش آب اعم از بازبودن شیرآلات شوفاژ ، بازبودن صافی برگشت ، نداشتن رسوب در مدار شوفاژ ( که باید شوفاژها مدار شویی شوند ) ،نداشتن رسوب در دستگاه ( که باید دستگاه اسیدشویی و سرویس شود) ، سالم بودن پمپ و هیدورلیک دستگاه بررسی شود قابل ذکر است که شعله بالا نیز موجب بروز ارورE81 میشود.
ارور AF: فعال شدن سیستم یخ زدایی _ اگر در تابستان به این نشکل برخورد کردید ابتدا بایدNTC شوفاژ و برد بررسی شود اما در زمستان علاوه بر طی مراحل تابستان و یخ زدن دستگاه آن را با یک سشوار گرم کنید
ارورE12 , E30 و E99پکیج ایران رادیاتور : خرابی برد الکترونیکی _ برای رفع این مشکل باید که برد دستگاه تعویض گردد
ارور E31 و ارور E32 پکیج ایران رادیاتور : خرابی ترمیستور یاNTC شوفاژ _ در بروز این ارورها ابتدا این قطعه را تعویض یا بررسی کنید سپس ایراد را در برد بدانید
ارورE41 و ارورE42پکیج ایران رادیاتور : خرابی ترمیستور یاNTC مصرفی _ برای رفع این مشکل ابتدا این قطعه و سپس برد را بررسی باید کرد
ارورE91پکیج ایران رادیاتور : نوسانات برق
